QON循環管式氣流粉碎機

工作原理

壓力氣體通過加料噴射器產生的射流,使粉碎原料被吸入混合室,并經文丘里管射入“O”形環道下端的粉碎腔,在粉碎腔外圍粉碎噴嘴高速射流的作用下,相互間發生猛烈的碰撞、摩擦實現粉碎。

粉碎的微粉隨氣流經上升管導入一次分級腔,粗粒子由于有較大的離心力,經下降管返回粉碎腔循環粉碎,細粒子隨氣流進入二次分級腔,質量很小的微粉從分級旋流,由中心出口進入捕集系統而排出。

特點

QON型循環管式氣流粉碎機適用于干式脆性物料的超微粉碎,很容易獲得微米級和亞微米級的粒子。

依靠物體間自磨作用,可獲得高純度的產品。

用二次內分級結構,提高產品的細度和粒度的均勻分布。

采用防磨內襯,提高粉碎機使用壽命,且適應較硬物料的粉碎。

壓力氣體絕熱膨脹產生降溫效應,使粉碎在低溫下進行,因此尤其適用于低熔點、熱敏性物料的粉碎。

生產流程在密閉的管道中進行,無粉塵飛揚。

噪音低于70分貝,無振動。

能實現連續生產和自動化操作,在粉碎過程中還起到混合和分散的效果。改革工藝條件和局部結構,能實現干燥、粉碎和包復活化處理。

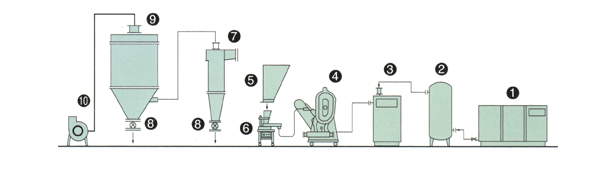

QON循環管式氣流粉碎機流程示意圖

1、空壓機

2、儲氣罐

3、冷凍式壓縮空氣干燥器

4、QON系列氣流粉碎機

5、振動料倉

6、螺桿加料器

7、旋風分離器

8、星形回轉閥

9、布袋捕集器

10、引風機

QON 循環管式氣流粉碎機技術參數

機型 參數
粉碎壓力 MPa
耗氣量 m3/min
生產能力 kg/h
功率 kw
外形尺寸 mm
重量 kg
QON75
0.6-0.9
6.2-9.6
30-150
65-75
836X600X1500
350
QON100
0.6-0.9
13.5-20.6
100-500
110-135
1000X900X1870
650
