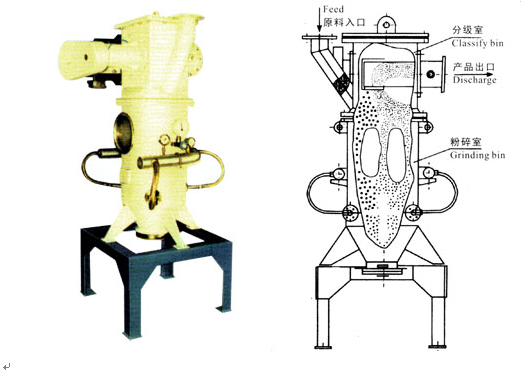

工作原理

物料進入粉碎室，超音速噴射流在粉碎室下部形成向心逆噴射流場，在壓差作用下，使磨底物料流態化，被加速的物料在多噴嘴的交匯點匯合，產生劇烈的沖擊碰撞摩擦而粉碎，被粉碎的細粉隨氣流一起運動至上部的渦輪分級機處，在離心力作用下，將符合細度要求的微粉排出。

特點

QLD型流化床式氣流粉碎機集粉碎、分級、混合、均化機理于一體，實現聯機作業獨特的優點。 •沖擊速度高，顆粒受到氣流噴嘴加速后對沖撞擊，撞擊速度是兩相對速度的迭加，粉碎效率高。

能耗低，與其它類型的氣流磨相比，可節能三分之一。

磨損極小，由于主要的粉碎作用是顆粒在流化床中的相互沖擊和碰撞，高速粒子很少碰撞磨壁以及物料不通過噴嘴，可用于高硬度物料的粉碎。筒體內部采用貼陶瓷材質，安裝陶瓷分級輪更加適合高純度物料的粉碎（如電池材料、氧化鋁、氧化鋯等）。

內裝渦輪式超細分級機，分級精度高，產品粒度分布范圍較窄。

自動控制功能，操作十分方便。

噪音小。

結構緊湊，占地面積較小。

鋰電池、高新陶瓷陶瓷行業用QLD氣流粉碎機定制

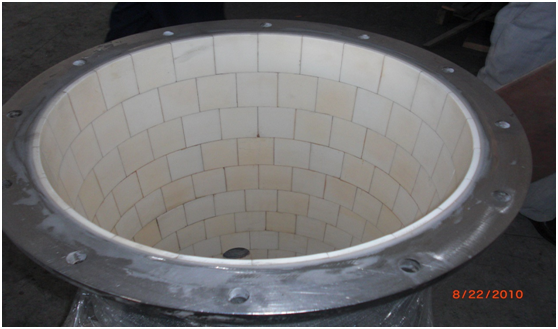

筒體內貼陶瓷

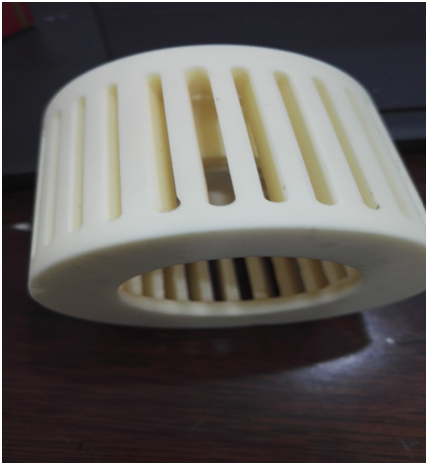

陶瓷分級輪

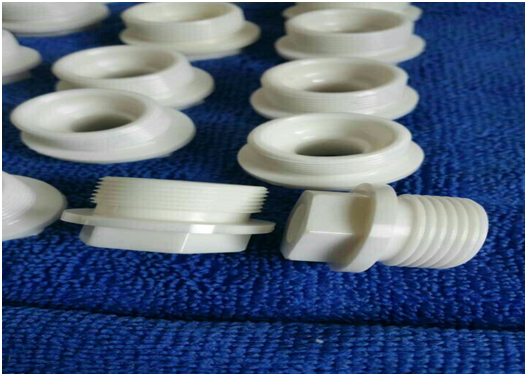

陶瓷噴嘴

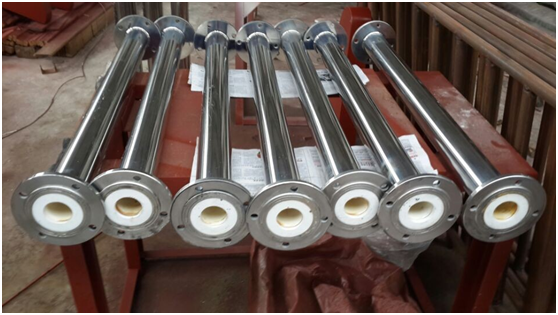

陶瓷管道

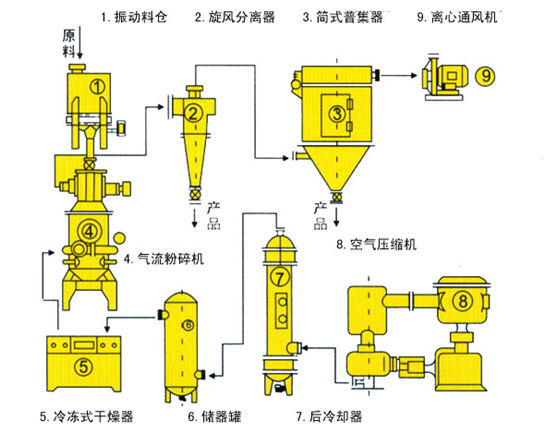

QLD流化床式氣流粉碎機工藝流程圖

物料性質	物料名稱（代表例）
高純物料	熒光粉特種陶瓷硅膠氧化鋁
高硬物料	碳化鎢碳化硅碳化硼氧化鎢 氧化鋯氧化硅金剛砂
熱敏性物料	調色劑農藥
塑性材料	各種樹脂制品
難粉碎物料	片狀云母石墨滑石粉
高密度多孔性物料	硅膠

QLD型流化床式氣流粉碎機主要技術參數

參數	型號
	QLD100	QLD250		QLD 350				QLD 450	QLD 680
粉碎壓力 (Mpa) pulverizing pressure	0.6-1.2	0.6-1.2		0.6-1.2				0.6-1.2	0.6-1.2
耗氣量 (m3/min) air volume	1.8-3.6	4-7.2		8-12				16-22	33-44
處理量 (Kg/h) capacity	2-10	10-100			20-250			50-500	120-1500
分級機最大轉速 (r/min) speed of classifier	22000	16000				8000		6000	4000
細度 (μm) particle size	2-50	2-50				2-50		2-50	2-50
外形尺寸 (mm) dimension	510×560×1670	400×550×1250					600×750×1620	1030×970×2014	1140×1075×2504
設備凈重 (Kg) weight	150kg	180	270					530	970
系統總功率 (Kw) system powder	-20KW	37-45	65-90					132-160	300-335

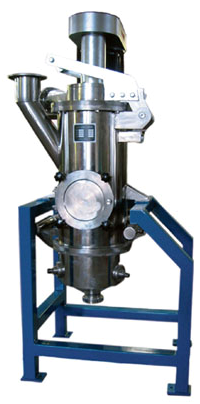

QLZ型流化床式氣流粉碎機

QLZ型流化床式氣流粉碎機是新一代超微氣流粉碎設備。集國際上先進的多噴管技術、流化床技術及立式分級技術于一身，實現了流場多元化、料層流態化、分級立式化及機電一體化組合技術系統，是氣流磨的發展方向。最大特點是：

1、PSD粒子的分布更加集中；

2、采用重量控制的方式，能最大限度的提升產量。與FSZ型分級機組成的生產線廣泛應用于打印機、復印件碳粉（墨粉）的生產。

技術參數

型號	耗氣量	工作壓力	處理能力
QLZ100	3.5m3/min	0.6-0.9Mpa	2-10kg/h
QLZ350	10-12m3/min	0.6-0.9Mpa	10-100kg/h
QLZ450	18-25m3/min	0.6-0.9Mpa	30-400kg/h
QLZ680	45-55m3/min	0.6-0.9Mpa	100-1500kg/h

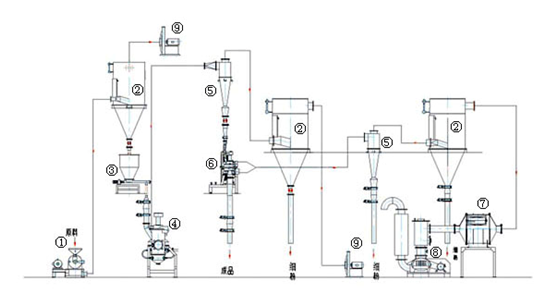

墨粉粉碎及分級流程圖

1-粗粉碎機

2-捕集器

3-螺桿加料器

4-QLZ450流化床式氣流粉碎機

5-旋風分離器

6-FSZ400分級機

7-羅茨風機過濾器

8-羅茨風機

9-風機
